在限塑、禁塑政策全面落地的当下，PBS、PBAT、PLA/PBAT 共混物已成为食品包装、日用包装主流可生物降解材料。环保优势突出、可自然堆肥、力学性能优异，但很多生产企业都遇到了同一个棘手难题：

• 可降解薄膜表面疏水、表面能低
• 印刷掉色、附着力差
• 多层复合粘不牢、容易分层
• 热封效果不佳，成品报废率高

传统湿法化学处理污染大、工序繁琐、废液处理成本高；普通电晕处理时效短、几天后快速疏水回弹，根本满足不了工业量产储存和后续加工需求。而等离子清洗/等离子表面处理机，正成为破解可降解包装行业痛点的刚需解决方案！

一、为什么可降解包装一定要做等离子处理？

从专业研究实验结果可以明确看出：原生PBS、PBAT、PLA/PBAT材料表面惰性强、疏水明显，直接印刷、复合、涂覆、热封都极易失效。而采用射频低压氧氩两步等离子工艺处理后，能从根源改变材料表面特性：

1. 等离子高能粒子轰击材料表面，刻蚀微观粗糙结构，物理提升咬合附着力；

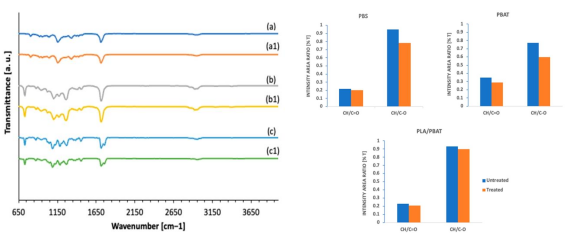

2. 打断高分子C-H键，在表面引入羟基、羰基、羧基等含氧极性官能团，大幅提升表面亲水性与表面能；
3. 搭配氩气后交联工艺，在表面形成稳定交联层，有效延缓疏水老化回弹，长效锁住改性效果。

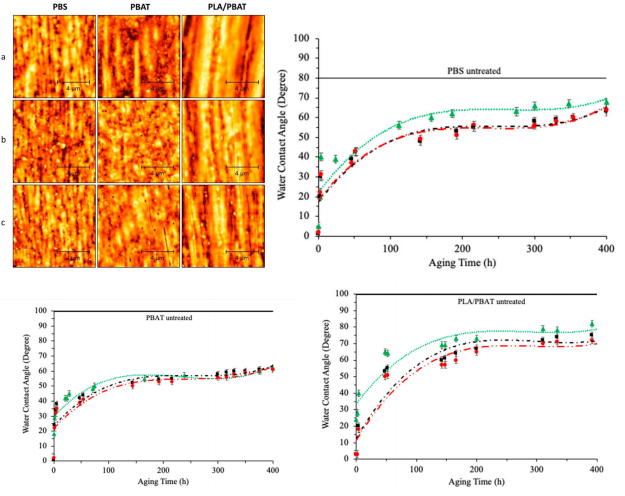

实验数据显示：等离子处理后材料水接触角瞬间降至3°以内，达到超亲水状态；存放15天后，亲水性仍远优于未处理基材，解决短期失效难题。

二、等离子处理，只改表面、不伤基材

很多企业担心改性会破坏可降解材料本身性能，这点可以放心！实验通过SEM微观形貌、AFM粗糙度、XRD结晶度、DSC热性能多重表征验证：

• 优化后的等离子工艺仅作用于材料纳米级表层；
• 不改变PBS、PBAT、PLA/PBAT内部结晶结构、热稳定性能；
• 材料失重损耗极低，几乎无基材损耗；
• 1 分钟氩气交联处理无表面缺陷，适配薄膜、片材、卷材批量加工。

真正做到只提升表面润湿、粘接、印刷性能，保留材料原有力学、降解、耐热全部优势。

三、适配场景｜等离子清洗机精准赋能可降解包装全产业链

• 食品可降解包装袋、保鲜膜、缠绕膜表面活化
• PLA/PBAT共混膜印刷、喷码、覆膜前处理
• PBS、PBAT薄膜多层复合、胶粘粘接预处理
• 可降解餐盒、一次性塑料制品涂覆、上漆、粘接
• 生物基材料标签贴合、烫金、油墨附着强化

四、对比传统工艺，等离子处理优势太明显

• 绿色环保：无溶剂、无废水、无化学污染，符合低碳生产要求
• 时效持久：解决电晕处理快速回弹问题，改性效果留存时间长
• 低温处理：冷等离子工艺，不烧膜、不变形，适配薄款可降解薄膜
• 适配量产：可对接流水线，卷材、片材、单件工件均可自动化处理
• 通用性强：一台设备搞定PBS、PBAT、PLA及各类可降解共混材料

五、行业总结

可生物降解包装是行业必然趋势，但表面润湿差、附着力弱一直是产业化最大瓶颈。专业研究已充分证实：氧-氩组合等离子表面处理是目前高效、环保、适合规模化量产的改性方式。

引进等离子清洗机/等离子表面处理设备，无需复杂工序、无需化学药剂，一键解决可降解塑料印刷掉墨、复合分层、热封不良、粘接不牢四大痛点，帮助企业降本增效、提升产品良品率，抢占环保包装市场红利！

本文内容基于以下学术论文：

Vassallo, E., Pedroni, M., Aloisio, M., Pietralunga, S. M., Donnini, R., Saitta, F., & Fessas, D. (2024). Plasma treatment of different biodegradable polymers: A method to enhance wettability and adhesion properties for use in industrial packaging.Plasma, 7(1), 7./doi.org/10.3390/plasma7010007

仪器推荐：

VPC100-A自动等离子表面处理系统
